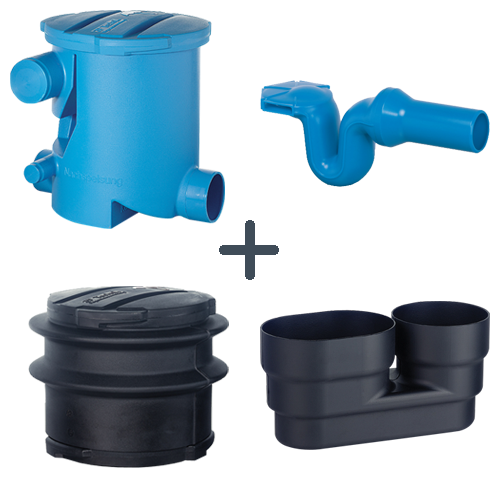

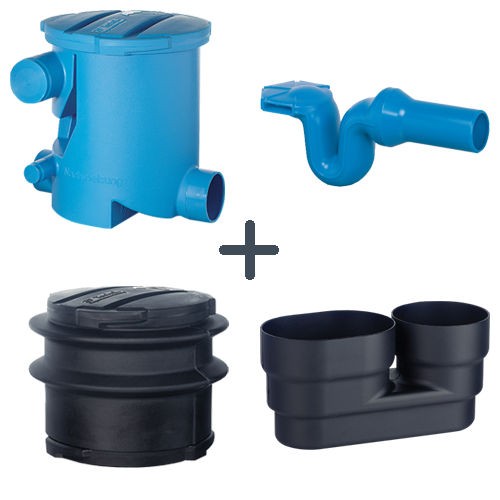

Volumenfilter VF1 Spar-Set

3P Volumenfilter VF1 mit Teleskopverlängerung

Regenwasserfilter für den Einbau vor den Regenspeicher ins Erdreich.
Ausgestattet mit einem, in sich verschieb- barem Kunststoffschacht. So erlaubt die Teleskopverlängerung eine einfache Anpassung an die Höhenverhältnisse beim Einbau vor Ort. Bei Bedarf kann die Teleskopverlängerung auch gekürzt werden. Es ist auch möglich, mehrere Verlänger-ungen übereinander zu setzen. Durch sein 2-stufiges Reinigungsprinzip (erst Grob-, dann Feinreinigung) hat der 3P Volumenfilter VF1 einen hohen Wirkungsgrad unabhängig vom Volumenstrom. Bedingt durch die steile Stellung des Filtereinsatzes wird der ausgefilterte Schmutz kontinuierlich in Richtung Kanal gespült.

• Anschlusskapazität nach DIN 1986: bis 387 m² Dachfläche bei einer Regenspende von 300 l/(sxha)
• Max. Durchflussmenge Siebeinsatz: 1,5 l/sec = 5,4 m³ gereinigtes Wasser pro h
• Höhendifferenz zwischen Zu- und Ablauf: 300 mm
• Das gereinigte Wasser kann für Waschmaschine, WC und die Gartenbewässerung genutzt werden.
• Wartungsintervall je nach Verschmutzung 1- bis 2- mal im Jahr

Funktionsprinzip

1. Ankommendes Regenwasser wird angestaut und gleichmäßig über die Kaskaden geleitet = Überstauprinzip
2. Vorreinigung über das Kaskadenprinzip, Grobschmutz wird über Kaskaden direkt in den Kanal geleitet
3. Vorgereinigtes Wasser trifft auf die Siebfläche (Maschenweite: 0,65 mm)
   Bedingt durch die spezielle Webstruktur des Siebes wird Schmutz in den Kanal geführt - dadurch geringer Wartungsaufwand
4. Gereinigtes Wasser fließt in den Regenspeicher
5. Schmutz wird in den Kanal gespült

Technische Daten

• Regenwasserfilter nach DIN 1989-2, Typ C
• Anschluss Zulauf: 2 x DN 100
• Ablauf in den Speicher: DN 100
• Ablauf in den Kanal: DN 125
• Höhendifferenz zwischen Zu- und Ablauf: 300 mm
• Material Gehäuse: Polyethylen
• Material Filtersieb: Edelstahl 1.4301
• Maschenweite: 0,65 mm
• Material Kaskadeneinsatz: Polyethylen
• Material Teleskopverlängerung: Polyethylen

3P Überlaufsiphon uno DN100 für Betontanks

Überlauf mit Geruchsverschluß und Absaugung des Oberflächenwassers.
Mit speziellem Gewindeanschluss DN 100, ideal für ideal für Betonspeicher.

Technische Daten

• Maße: 540 x 190 x 270 mm
• Material: Polyethylen

3P beruhigter Zulauf

Sorgt innerhalb des Regenwasserspeichers für einen beruhigten Zulauf des Regenwassers. Im Wasser verbliebene feine Schmutzpartikel sinken langsam zu Boden, es bildet sich eine Sedimentschicht, die nachweislich auf das gespeicherte Regenwasser einen positiven Einfluss hat. Regenspeicher mit Sedimentschicht haben klareres Wasser. Durch den beruhigten Zulauf des Wassers wird eine Aufwirbelung dieser Sedimentschicht vermieden, gleichzeitig wird dem unteren Teil des Speicherwassers Sauerstoff zugeführt. Der Sauerstoff verhindert einen anaeroben Abbau in der Zisterne.
Das Wasser bleibt frisch. Der beruhigte Zulauf ist die 2. Reinigungstufe im Regenspeicher.

Technische Daten

• Aus Polyethylen mit Anschlussmöglichkeiten für Rohre DN 100 und DN 125
