Schwimmdrossel 1"

3P Ablaufdrossel für Retentionsspeicher.

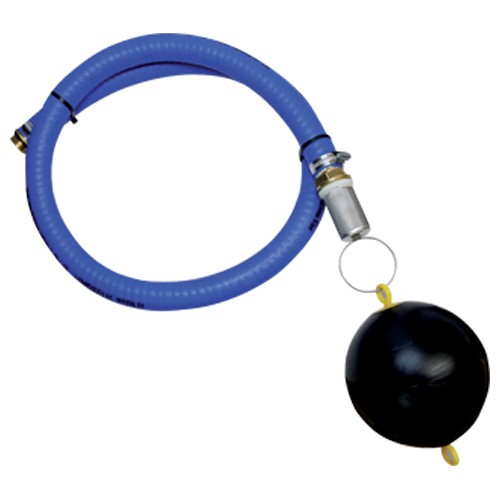

Aufgebaut wie eine schwimmende Entnahme mit Schwimmerkugel und Filterkorb.
Das Drosselelment befindet sich zwischen Filterkorb und Schlauchtülle.

Die Einstellung der Drosselmenge erfolgt an dem Drosselelement.

Funktionsprinzip

Anschluss wird in Ablaufhöhe angebracht.
Das Drosselelement sitzt zwischen Filterkorb und Messingtülle. Es besteht aus abgestuften Abschnitten, die entsprechend der gewünschten Drosselmenge abgelängt werden.

Technische Daten

Schwimmerkugel: 14 cm Durchmesser
Material: Polyethylen
Ansaugschlauch: 1,5 m
Material Anschlussteile: Messing
Material Schlauchklemmen: Edelstahl

Durchflussmengen in Liter pro Sekunde

0,05 Q l/sec
0,10 Q l/sec
0,15 Q l/sec
0,25 Q l/sec
0,27 Q l/sec
0,30 Q l/sec
0,40 Q l/sec
0,50 Q l/sec
